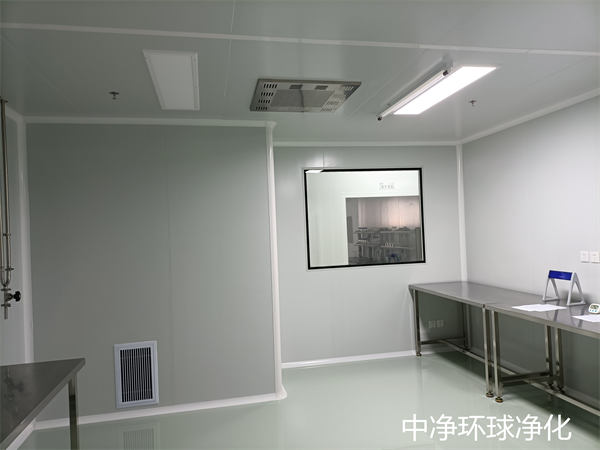

無塵潔凈廠房水系統管道安裝

無塵潔凈廠房水系統管道安裝之水管支、吊架安裝如下：

目前在暖通空調工程施工中，僅有少部分管道支架由設計決定，其余大多數支架需要由施工人員根據施工現場的實際情況，依據施工經驗和施工驗收規定自行確定。

1.水管支、吊架的設置要求

(1)管道不允許有任何位移的部位，要設置固定支架，固定支架須牢固地固定在可靠的結構上。

(2)在管道無垂直位移或垂直位移很小的地方，可裝設活動支架?；顒又Ъ艿男问剑鶕?jù)對管道摩擦的不同程度來選擇，對摩擦產生的作用力無嚴格限制時，可采用滑動支架；當要求減少管道軸向摩擦作用力時，采用滾動支架。

(3)在水平管道上，只允許在管道單向水平位移的部位或在閥件兩側、補償器兩側適當距離的部位，宜設置導向支架。

(4)在管道具有垂直位移的地方，應裝設彈簧吊架或彈簧支座；在同時具有水平位移時，應采用滾珠彈簧支架。彈簧吊架適用于伸縮性和振動性較大的管道。

(5)在主立管的下端應設置彎管支座。

(6)一般情況下，管卡用于管徑不大于50mm的立支管固定，釘鉤用于管徑不大于25mm管道的固定。

(7)豎井里的立管，每隔2~3層應設導向支架。

2.支、吊架的間距確定

(1)水平管道支架位置的確定。水平管道支架位置應根據設計要求，先確定固定支架和補償器的位置，而后確定活動支架的位置。水平管道活動支架位置的確定，一般應遵循“墻不作架、托穩轉角、中間等分、不超較大”的定位原則?！皦Σ蛔骷堋笔侵腹艿来┰綁w時，不能用墻體作為管道的活動支架，而應從墻表面各向外量取1m，作為管道過墻前后的第一個活動支架位置?！巴蟹€(wěn)轉角"就是指在管道的轉角處(包括彎頭、伸縮器的彎管等)應加強對管道的支撐，一般應在管道產生轉角的墻角處，從墻面向外量取1m，分別安裝活動支架?！爸虚g等分、不超較大”是指管道在穿墻、轉角等處的活動支架定位后，剩余的管道直線長度上，按照活動支架不能超過規定的較大間距值原則，將管道長度均勻分配，使中間活動支架的間距相等，以滿足支架受力均勻和布置美觀的要求。實際工程施工中，應首先確定有特殊要求的支架位置和標高，然后再按順序依次將特定位置支架之間的支架進行排列定位。排列定位時，應根據管道直徑、管材種類、管內介質性質、系統是否保溫等因素確定活動支架的較大間距，然后由較大間距、管道長度推算出活動支架數量以及活動支架安裝位置。

(2)立管支架位置的確定。采暖與空調水系統的金屬管道立管支架安裝要求是：當樓層高度小于或等于5m，每層須安裝1個；樓層高度大于5m，每層不得少于兩個；立管管卡安裝高度距地面應為1.5~1.8m，2個以上管卡應勻稱安裝，同一房間管卡應安裝在同一高度上。

3.支、吊架的安裝高度

支、吊架標高要正確，對有坡度的管道，支吊架的標高應滿足管道坡度的需求。往往施工圖中只給出管道一端的中心標高，而管道另一端的標高需要根據管段的長度、坡度和坡向，計算出管道兩端點的標高差，從而來確定管道另一端的標高。然后分別在兩端管中心的下方，量取管中心至支架橫梁上表面的距離(無保溫時為0.5D_w，有保溫時為0.5D_保溫)，標定在墻上，并以此兩點為端點在墻上畫直線，則該直線即為管道支架橫梁的上表面線。中凈環球凈化可提供無塵車間、潔凈廠房的咨詢、規劃、設計、施工、安裝改造等配套服務。

4.支、吊架安裝有關規定

在無塵潔凈廠房暖通空調工程中，廣泛使用的是滑動支架和懸吊支架。支、吊架安裝有關規定如下：

(1)無熱伸長管道的吊架，吊桿應垂直安裝；有熱伸長管的吊桿，應向熱膨脹的反方向偏移。

(2)管道上的閥門，應設有專用的閥門支架，不得以管道承重。

(3)用于動力設備的懸置隔振及管道隔振安裝的吊架宜采用彈簧吊架或橡膠彈性吊架。

(4)冷凍水、冷卻水系統管道機房內總管、干管的支、吊架應采用承重防晃管架。當水平支管的管架采用單桿吊架時，應在管道起始點、閥門、三通、彎頭及長度每隔15m設置承重防晃支、吊管架。

(5)空調冷熱水管道與支、吊架之間，為了防止出現冷橋，應有絕熱襯墊。絕熱襯墊應為承壓強度能滿足管道質量的絕熱材料或經防腐處理的木襯墊，襯墊厚度不應小于絕熱層的厚度，襯墊寬度應大于支、吊架支承面的寬度。

(6)對于采用硬聚氯乙烯(PVC-U)、聚丙烯(PP-R)、交聯聚乙烯(PE-X)等非金屬管道時，管道與金屬支架之間應有隔絕措施。常見做法是在管道與支架間加襯非金屬墊或套管。

5.支、吊架安裝施工的質量要求

管道支、吊架的安裝，應符合下列要求：

(1)位置正確，對有坡度的管道，支架的標高應滿足管道坡度的需求。

(2)支、吊架安裝要平整牢固。

(3)導向支架和滑動支架的滑動面縱向移動量應符合設計要求。

(4)無熱伸長管道的吊架、吊桿應垂直安裝，有熱伸長的管道吊架、吊桿應向熱膨脹的反方向偏移。

(5)固定支架應嚴格按照設計要求安裝，并在補償器與拉伸前固定。

(6)固定在建筑結構上的管道支、吊架不得影響結構的安全。

(7)彈簧支架的高度應按照設計要求調整，并作出記錄，彈簧的臨時固定件，應待系統安裝、試壓、絕熱完畢后方可拆除。

(8)支、吊架上不允許有管道焊縫、管件及可拆卸件。

(9)管道安裝過程中，盡量不使用臨時支、吊架，如須使用時也應有明顯的標記，并不得與正式的支、吊架位置沖突，待管道系統安裝完畢，應立即拆除。
